型号说明

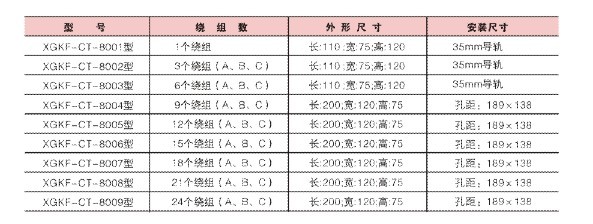

选项目录
端子接线图
使用前检测说明
按下图示接线,检测时调压器可接入保护器任意一路,然后把调压器调到0V。接通保护器和调压器AC220V电源,保护器电源指示灯亮,慢慢调高调压器输出电压至150V后,灯光突然点亮,即保护器产生保护动作,测试灯亮、保护器面板对应测试接线路的指示灯也亮,报警继电器常开点接通。再调低电压到150V以下,灯泡仍不会全灭,这说明CT保护器该相开路后保护器短路工作正常,此时按下“复位”键,保护器面板动作灯和灯泡同时熄灭,A(B、C)N断开保护器,恢复初使状态。
通常灯泡亮时的电压要比CT保护时的电压低10%左右。

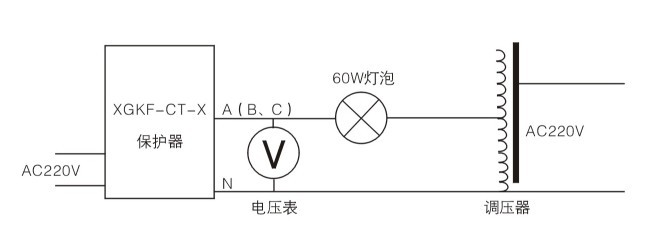

测量图
