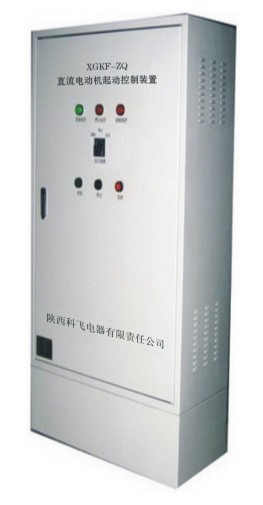

XGKF-ZQ直流电机起动控制装置

    在电力、化工、钢铁、铸造、塑料等使用大功率电动机的行业或领域中，所配备的直流电动机直接启动时，如果直接加全电压，会产生高于额定电流十几倍的冲击电流。这种有害的冲击电流会使绕组由于过热而损坏，并产生强烈的换向火花，造成换向困难，启动时过大的转矩会造成机械冲击，易引起设备受损，大大降低电机的使用寿命。直接启动还会对供电系统有冲击作用，会产生大量的高次谐波，会与电网电路参数引起高频谐振，造成继电保护误动作、自动控制失灵等故障，并会影响其他用电负载的正常工作。
    以上问题如何解决呢？请选用直流电机软启动装置解决方案：
    我公司研制成功的直流电机启动控制装置，可使直流电机安全启动，保障生产安全，提高生产效率。

主要功能与特点：
         直流电机启动控制装置，是在发电机组出现故障时启动的备用装置。
         该产品基于现代电力电子技术，采用PWM控制技术构成的无级调速系统，启停时对   直流系统无冲击；
          能平衡电抗器与电容器的使用，使得电流输出平稳；容性直流输入母线的使用，抑制高频过冲脉冲；
         本产品具有过流保护，输出电流被限制在安全运行设定值，当输出电流超过安全设定值时，报警信号启动。
         控制器采用插拔式结构，便于安装检修

主要技术指标
        工作电压DC 220V/DC110V
        输出功率范围：1KW-75KW
        直流母线启动停止电压纹波最大值20V
        启动时间6秒
        室温下运行2小时，散热片温升小于摄氏25度

运行控制方式
         软操控制：由上位机发出指令实现启停控制
         连锁操作：系统通常处于待机状态，油压低时自动启动运行
         就地操作：在本地可通过手动操作转换开关控制启停

运行状态控制
            上电自检：给控制柜提供220V直流电源，并合上机柜内的空气开关，系统将进行一次自检过程。风扇电源启动，励磁继电器LJ闭合，控制继电器BJ也上电，向主控室送出合闸状态指示。延时数秒后，风扇停止，励磁继电器LJ断开，控制继电器BJ断开，合闸指示结束，系统处于待机状态。
             待机状态：系统自检完成后将处于待机状态，等待主控室（或本地）的启动控制操作。此时，继电器JJ带电，常开接点闭合并送到主控室被监视；系统的控制电路始终带电，而就地绿灯亮表示装置正处于待机状态；励磁继电器LJ断开，电枢电压为0，直流电机处于停机状态。
            启动控制：按启动按钮，装置开始软起动过程，首先励磁继电器LJ上电，对直流电机施加励磁，风扇启动运行；延时1秒后，电机开始软启动，经6秒左右后电机达到满速状态；继电器BJ上电，同时送出两组信号，一组控制就地绿灯灭，而就地红灯点亮，表示装置处于运行状态；另一组送出到主控制室被监视。
            停机控制：按停止按钮，装置逐步减速，经2-3秒后装置恢复停止状态；继电器BJ失电，同时送出两组信号，一组控制面板绿灯亮，另一组送至主控室被监视；延时数秒后，励磁断开，风扇停止运行。
             急停控制：按急停按钮（事故按钮），在软操、就地或连锁任一状态下，当装置在工作状态下出现事故时，可在现场按急停按钮停止装置工作。
            过流保护：系统出现过流状况时，就地黄灯亮，蜂鸣器鸣叫，同时控制板的限流功能将电流限于恒定，避免系统遭受重大损失，此时电感器会由于通过开关脉冲电流而发出电噪声，过流状况保护设定值为额定电流的110%左右。

功率回路和监视信号接线图 表1、与主控室连接的全部集控信号端子定义表

端子信号定义		信号作用
D8——RQ集控软起（常开）； D12——RT集控软停（常开）； D11——集控软起和软停的公共端；		主控室通过RT和RQ两个常开接点给控制柜发出电机启动和停止命令
D9、D10——合闸监视（常开）；		当电机启动过程开始，常开接点闭合，作为监视信号返回给主控室
D19、D20——分闸监视（常闭）；		当电机停机过程开始，常闭接点打开，作为监视信号返回给主控室
D16——直流220V电源监视（常闭）； D17——直流220V电源监视（常开）； D18——直流220V电源监视（公共）；		主电源直流220V监视，如果控制柜220V直流电源上电，那么对应接点开出
D15——电流变送器的输出； D14——电流变送器的返回地；		电流变送器用于测量电机的电枢电流，并将其反馈给主控室，输出为4-20mA标准电流信号
D23、D24——报警监视（常开）；		当发生过流，控制柜将进行限流保护，同时将报警常开接点闭合，返回主控室
附加接点 D21，D22	强制启动（常开，30kW机组）	强制启动命令输入。不管转换开关处于什么位置，当该接点被闭合，则机组被强制启动（仅对30kW大机组有效）。
	远方操作指示（常开，7.5kW机组）	当转换开关设置到“软操”上时，该接点闭合，仅对7.5kW小机组有效
附加接点 D31、D32	D31——灯正极（220V+） D32——灯负极	远方启动灯控制。当油泵直流电机启动后， 220V电源将被施加到这对接点上，使得远方启动指示灯点亮（仅对30kW大机组有效）。
